Константа КТ – Твердомер покрытий

  • Константа КТ – Твердомер покрытий
  • Производитель: Константа
  • Артикул: ПИ-12270

Имеет шкалы твердости: HRC, HB, HV, HRA, HRB, HSD, HL, погрешности: Бринеллю: НВ10, по Виккерсу: HV12, по Шору: HSD2, по Роквеллу: HRC1,5

Основные возможности

  • Универсальный прибор, реализующий три метода измерения твердости (Leeb, UCI, PR);
  • Большое число сменных преобразователей и оснасток для контроля деталей различной формы и размеров;
  • Результаты измерения твердости прямым статическим мето­дом не зависят от модуля упругости испытуемого образца;
  • Возможность применения в лабораторных и производствен­ных условиях;
  • Широкий выбор функций и настроек: допусковый контроль, статистическая обработка результатов измерений, запись и хранение результатов в памяти прибора;
  • Цветной TFT дисплей с диагональю 2,4" и встроенная Li-Ion аккумуляторная батарея;
  • Ударопрочный эргономичный корпус с прорезиненными вставками, износостойкое стекло;
  • Расширенный диапазон рабочих температур.

Методы измерения твердости

  • Динамический метод Либа (Leeb) в соответствии со стандар­тами ISO 16859, ASTM E140 и ISO 18265.
  • Ультразвуковой метод контактного импеданса (UCI), в соот­ветствии со стандартами ASTM A1038, DIN 50159, ASTM E140 и ISO 18265.
  • Прямой статический метод измерения твердости PR в соответ­ствии со стандартами DIN 50158 (стали), ASTM B724 (цветные металлы), ASTM E140 и ISO 18265.
Технические характеристики
Шкалы твердости HRC, HB, HV, HRA, HRB, HSD, HL
Основная погрешность измерений
– по Бринеллю, НВ
– по Виккерсу, HV
– по Шору, HSD
– по Роквеллу, HRC

10
12
2
1,5
временного сопротивления σв (предел прочности), %, не более 5
Число замеров для вычисления среднего до 99
Число ячеек памяти результатов измерения до 1000 (с возможностью разбивки на группы)
Питание Li-Ion аккумулятор, В 3,7-4,2
Время непрерывной работы, ч 12
Диапазон рабочих температур −30 ... +40 °С
Габаритные размеры, мм 125 × 55 × 20
Масса прибора, г 120
Измерительные преобразователи по методу Либа

В ходе процесса измерения твердости по методу Либа ударник с магнитом, разогнанный с помощью пружины, пролетая через катушку индуктивности, наводит в ней ЭДС, пропорциональную скорости падения. После взаимодействия с поверхностью испытуемого образца ударник отскакивает и, проходя через катушку индуктивности наводит в ней ЭДС, пропорциональную скорости отскока. Наиболее часто преобразователи по методу Либа используются для контроля твердости деталей машин, технологического оборудования, трубопроводов, насосов, турбин и т.д.

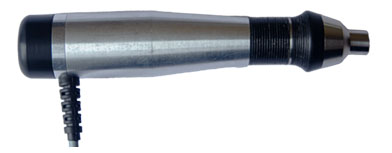

Тип D
Универсальный стандартный преобразователь для решения большинства промышленных задач измерения твердости
Минимальная толщина образца, мм: 10
Максимальная допустимая шероховатость поверхности, Ra, мкм: 3.2
Габариты, мм: Ø 23×139
Шкалы твердости: HB:75-450, HV:75-1000, HRC:20-67


Тип С
Для контроля изделий с повышенными требованиями к величине отпечатка, деталей с поверхностным упрочнением и гальваническими покрытиями, а также тонкостенных и чувствительных к ударам деталей
Минимальная толщина образца, мм:: 5
Максимальная допустимая шероховатость поверхности, Ra, мкм:: 1,6
Габариты, мм: Ø 23×139
Шкалы твердости: HB:80-450, HV:80-1000, HRC:20-67


Тип DС
Предназначен для решения задач измерения в труднодоступных зонах, например: деталей собранных машин, в стесненном пространстве и при контроле внутренних поверхностей.
Минимальная толщина образца, мм:: 5
Максимальная допустимая шероховатость поверхности, Ra, мкм:: 1,6
Габариты, мм: Ø 23×139
Шкалы твердости: HB:75-450, HV:75-1000, HRC:20-67

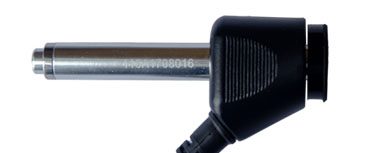

Тип DL
Предназначен для решения задач измерения в труднодоступных местах, в стесненном пространстве и при контроле внутренних поверхностей
Минимальная толщина образца, мм:: 10
Максимальная допустимая шероховатость поверхности, Ra, мкм:: 3,2
Габариты, мм: Ø 23×255
Шкалы твердости: HB:80-450, HV:80-950, HRC:20-67


Тип G
Предназначен для контроля массивных деталей с повышенной шероховатостью, например: поковок или литья, материалов с крупнозернистой структурой (чугун) и грубой поверхностью
Минимальная толщина образца, мм:: 70
Максимальная допустимая шероховатость поверхности, Ra, мкм:: 12,5
Габариты, мм: Ø 32×248
Шкалы твердости: HB:90-450

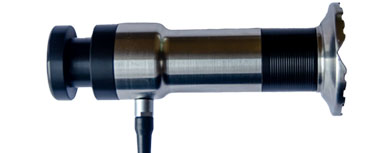

Измерительные преобразователи по методу UCI

Реализующие метод UCI получили широкое распространение как портативная замена стационарных твердомеров по Виккерсу в виду высокой степени корреляции измеренных данных. К тому же, в отличие от стационарных твердомеров по Виккерсу, не требуется оптическая оценка восстановленного отпечатка, что ускоряет скорость проведения испытаний. В случае применения преобразователей с нагрузкой 1 кг переносные твердомеры UCI оставляют отпечаток малого размера и глубины, что позволяет производить измерения относительно тонких покрытий, но также повышает требования к подготовке поверхности и структуре материала (шероховатость не должна превышать 30% глубины индентирования). В случае контроля твердости покрытий следует помнить, что глубина внедрения должна быть в 10 раз меньше толщины испытуемого покрытия. Также зачастую твердомеры по методу UCI применяются для контроля зоны теплового воздействия (HAZ) сварных соединений.

U–10N
Для контроля изделий с повышенными требованиями к величине отпечатка, деталей с поверхностным упрочнением и гальваническими покрытиями
Испытательная нагрузка, Н (кг): 10
Диаметры отпечатков на изделиях, мм: 0,058
Глубина отпечатков на изделиях, мм: 0,017
Максимальная допустимая шероховатость поверхности, Ra, мкм: 08
Габариты, мм: Ø26 × 140 мм (Ø36 × 140 мм с плоской насадкой)
Шкалы твердости: HB:75-450, HV:75-1000, HRC:20-67


U–50N
Универсальный стандартный преобразователь для решения большинства промышленных задач измерения твердости
Испытательная нагрузка, Н (кг): 50
Диаметры отпечатков на изделиях, мм: 0,130
Глубина отпечатков на изделиях, мм: 0,038
Максимальная допустимая шероховатость поверхности, Ra, мкм: 1,6
Габариты, мм: Ø26 × 140 мм (Ø36 × 140 мм с плоской насадкой)
Шкалы твердости: HB:75-450, HV:75-1000, HRC:20-67


U–100N
Для контроля изделий с повышенной шероховатостью, плохо подготовленной грубой поверхностью
Испытательная нагрузка, Н (кг):
100
Диаметры отпечатков на изделиях, мм: 0,180
Глубина отпечатков на изделиях, мм: 0,052
Максимальная допустимая шероховатость поверхности, Ra, мкм: 3,2
Габариты, мм: Ø26 × 140 мм (Ø36 × 140 мм с плоской насадкой)
Шкалы твердости: HB:75-450, HV:75-1000, HRC:20-67

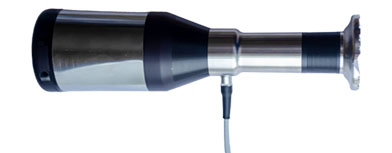

Преобразователи по методу PortableRockwell

Метод PR охватывает довольно широкий диапазон применений. В связи с тем, что метод можно считать полноценным статическим, он лишен ограничений, присущих методам Либа или UCI. Преобразователи SPR идеально подходят как для измерения твердости на небольших, легких, тонких, тонкостенных или трубчатых испытуемых объектах, так и для измерения твердости массивных деталей машин.


SPR
Предназначен для измерения твердости цветных металлов, а так же сталей низкой и средней твёрдости и др. материалов
Испытательная нагрузка, Н (кг): 10
Диаметры отпечатков на изделиях, мм: 0,058
Глубина отпечатков на изделиях, мм: 0,017
Максимальная допустимая шероховатость поверхности, Ra, мкм: 08
Габариты, мм: Ø26 × 140 мм (Ø36 × 140 мм с плоской насадкой)
Шкалы твердости: HB:70-450, HV:75-950, HRC:20-67


SPR-A
Предназначен для измерения твердости цветных металлов, а так же сталей низкой и средней твёрдости и др. материалов
Испытательная нагрузка, Н (кг): 50
Диаметры отпечатков на изделиях, мм: 0,130
Глубина отпечатков на изделиях, мм: 0,038
Максимальная допустимая шероховатость поверхности, Ra, мкм: 1,6
Габариты, мм: Ø26 × 140 мм (Ø36 × 140 мм с плоской насадкой)
Шкалы твердости: HB:70-450, HV:75-950, HRC:20-67


  • Константа КТ с преобразователями
  • зарядное устройство
  • кабель mini-USB-USB тип А
  • руководство по эксплуатации
  • паспорт
  • диск с ПО для PC
  • ударопрочный кейс
