Переносной твердомер ТИР-2033 предназначен для определения сравнительной твердости поверхности образцов резины по методу Шора по шкале А в соответствии с ГОСТ 263-75.

В корпусе прибора размещены механизмы измерения силы и перемещения индентора.

Определение твердости заключается в измерении сопротивления резины погружению в нее индентора. При внедрении индентора в испытуемый образец стрелка прибора поворачивается на соответствующий угол, выраженный на шкале в единицах твердости по Шору А.

Технические характеристики
Диапазон измерения 0-100 Шор А
Предварительная нагрузка 0,549 ± 0,08 Н (56 ± 8 гс)
Предельная нагрузка 8,063 ± 0,08 Н (822 ± 8 гс)
Выдержка образца под нагрузкой 3 сек
Цена деления отсчетного устройства 1 Шор А
Вылет индентора от опорной поверхности при нулевом показании 2,5 ± 0,04 мм
Пределы допускаемой погрешности перемещения индентора в любой точке шкалы прибора ± 0,025 мм
Габаритные размеры прибора 28 х 74 х 90 мм
Масса прибора 0,26 кг

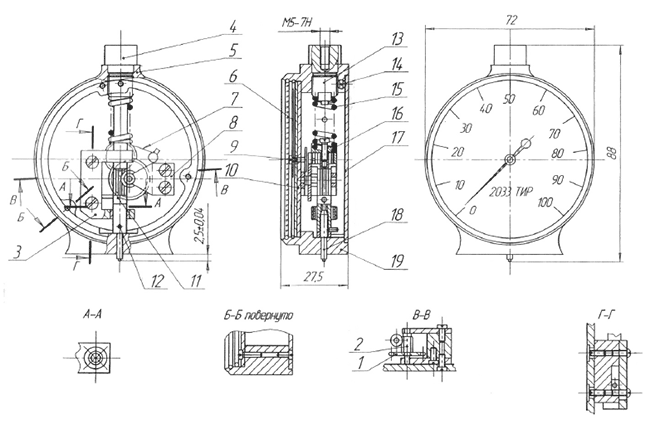

Устройство твердомера ТИР 2033
Прибор состоит из корпуса 5 и механизма измерения силы и деформации; механизм монтируют на плате 10 и крепят к корпусу тремя винтами. Через нижнее отверстие в корпусе 5 проходит индентор 18, который ввертывают в резьбовое отверстие рейки 11 и закрепляют в данном положении винтом 12. Рейка 11 перемещается в шариковых направляющих кронштейна 3. В верхней части рейки закреплена опора 16, на винтовую часть ее навернута и опирается пружина сжатия 15. Верхний конец пружины 15 опирается на торец регулировочного винта 13. При перемещении рейки 11 поворачивается трибка 2 с зубчатым колесом 1 и трибка 9 с насаженной на ее конец стрелкой 6. В корпус 5 ввинчена головка 4, служащая для нажатия на прибор при измерении твердости и для присоединения прибора к настольному приспособлению с постоянным усилием прижима к образцу. При нажатии прибора на испытуемую поверхность индентор 18 через рейку 11 и опору 16 передает усилие сопротивления материала на пружину 15, деформируя ее. Перемещение индентора передается через рейку 11 и зубчатую передачу на стрелку прибора, которая повертывается на определенный угол, выраженный на шкале единицами твердости. При перемещении индентора до уровня опорной поверхности прибора стрелка повертывается на 280°, что соответствует 100 делениям шкалы прибора.
Комплектация
  • Твердомер 2033 ТИР
  • Упаковочный футляр
