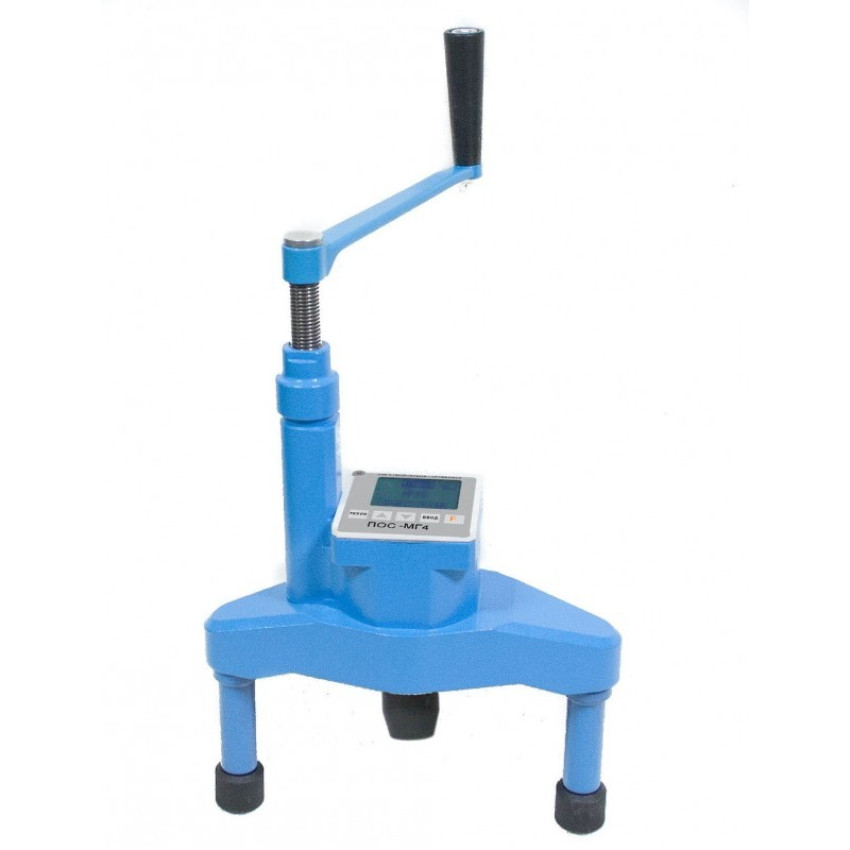

ПОС-60МГ4.П.2 – Измеритель прочности бетона
- Производитель: Стройприбор
- Артикул: ПИ-11858
- Доступность: На складе
ПОС-60МГ4.П предназначен для неразрушающего контроля прочности бетона методом отрыва со скалыванием и скалывания ребра по ГОСТ 22690.
Существующие модификаций
― измеритель прочности;
― силовая рама для испытаний методом скалывания ребра;
― электронный блок;
― вилочный захват;
― тяга с микрометрич. гайкой;
― анкерные устройства;
― бур (2 шт);
― шлямбур;
― гаечный ключ;
― резиновая груша;
― соединительный кабель;
― кабель связи с ПК;
― программное обеспечение;
― упаковочный кейс;
― руководство по эксплуатации.
― измеритель прочности;
― электронный блок;
― вилочный захват;
― тяга с микрометрич. гайкой;
― анкерные устройства;
― бур (2 шт);
― шлямбур;
― гаечный ключ;
― резиновая груша;
― соединительный кабель;
― кабель связи с ПК;
― программное обеспечение;
― упаковочный кейс;
― руководство по эксплуатации.
― измеритель прочности;
― электронный блок;
― вилочный захват;
― анкерные устройства;
― бур (2 шт);
― шлямбур;
― гаечный ключ;
― резиновая груша;
― соединительный кабель;
― кабель связи с ПК;
― программное обеспечение;
― упаковочный кейс;
― руководство по эксплуатации.
― измеритель прочности;
― электронный блок;
― вилочный захват;
― тяга с микрометрич. гайкой;
― анкерные устройства;
― бур (2 шт);
― шлямбур;
― гаечный ключ;
― резиновая груша;
― соединительный кабель;
― кабель связи с ПК;
― программное обеспечение;
― упаковочный кейс;
― руководство по эксплуатации.
― измеритель прочности;
― электронный блок;
― вилочный захват;
― тяга с микрометрич. гайкой;
― анкерные устройства;
― бур (2 шт);
― шлямбур;
― гаечный ключ;
― резиновая груша;
― соединительный кабель;
― кабель связи с ПК;
― программное обеспечение;
― упаковочный кейс;
― руководство по эксплуатации.
Основные особенности приборов:
- ПОС-60МГ4 «Скол» – комплектуется сменными насадками: рамой и опорной плитой, обеспечивающими испытание бетона, как методом скалывания ребра, так и методом отрыва со скалыванием;
- ПОС-60МГ4.О – снабжен силовозбудителем с осевым расположением рабочего цилиндра и поршневого насоса, применяется для испытаний методом отрыва со скалыванием;
- ПОС-60МГ4.ОД – дополнительно комплектуется датчиком перемещения, измеряющим ход штока силовозбудителя и имеет функцию автоматической корректировки прочности;
- ПОС-60МГ4.П – снабжен силовозбудителем с параллельным расположением рабочего цилиндра и поршневого насоса, применяется для испытаний методами отрыва со скалыванием и скалывания ребра (силовая рама для испытаний методом скалывания ребра в комплект поставки не входит);
- ПОС-100МГ4.У – имеет усиленную опорную плиту и силовозбудитель, применяется для испытаний методом отрыва со скалыванием, вырыва анкеров с усилием до 100кН.
Область применения приборов - определение прочности бетона на объектах строительства, при обследовании зданий и сооружений, а также для уточнения градуировочных характеристик ударно-импульсных и ультразвуковых приборов.
Отличительной особенностью приборов является устройство для измерения величины проскальзывания анкера и электронный силоизмеритель, обеспечивающий индикацию текущей нагрузки и скорости нагружения с фиксацией усилия вырыва.
С целью повышения точности и производительности контроля в приборе, в зависимости от вида испытаний, предусмотрена возможность установки следующих параметров: вид бетона, условия твердения бетона, крупность заполнителя, типоразмер анкера и тип контролируемого изделия.
Ввод параметров осуществляется с клавиатуры приборов, при этом обеспечивается выбор коэффициентов для автоматического вычисления прочности бетона по результатам нагружения (вырыва фрагмента бетона).
Приборы оснащены энергонезависимой памятью 999 результатов измерений и имеют режимы установления индивидуальных градуировочных зависимостей и передачи данных на ПК. Занесенные в память приборов результаты измерения маркируются типом контролируемого изделия, датой и временем измерения. Индикация цифровая в кН и МПа.
| Наименование характеристик | ПОС-60МГ4 «СКОЛ» | ПОС-60МГ4.О | ПОС-60МГ4.ОД | ПОС-60МГ4.П | ПОС-100МГ4.У | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3-х опорн. | 2-х опорн. | 3-х опорн. | 2-х опорн. | 3-х опорн. | 2-х опорн. | моноблок | |||||
| Диапазон измерения прочности, МПа | 5…100 | ||||||||||
| Диапазон измерения силы, кН | 5…60 | 7…100 | |||||||||
| Пределы допускаемой основной относительной погрешности измерения силы, %, не более | ± 2 | ||||||||||
| Тип анкерного устройства | Тип II (Ø16х35 мм и Ø24х48 мм) | ||||||||||
| Габаритные размеры, мм, не более (В×Д×Ш): | |||||||||||
| – силовозбудителя с электронным блоком | 520х290х200 | 650х290х200 | 650х290х200 | 520х290х200 | 660х230х200 | ||||||
| - силовозбудителя на раме «Скол» | 360x740x150 | – | – | – | – | ||||||
| Габаритные размеры в упаковке, мм: | |||||||||||
| - силовозбудителя с электронным блоком | 550х310х220 | 670х310х220 | 670х310х220 | 550х310х220 | 690х250х220 | ||||||
| - рамы «Скол» (второе место для транс. комп.) | 200х540x180 | – | – | – | – | ||||||
| Масса прибора, кг, не более | 10,0 | 6,4 | 4,5 | 6,4 | 4,5 | 5,5 | 4,5 | 6,4 | |||
| Масса рамы «Скол», кг, не более | 3,0 | – | |||||||||
| Масса в упаковке, кг | |||||||||||
| - силовозбудителя и электронного блока | 11,9 | 12,7 | 10,8 | 12,7 | 10,8 | 11,9 | 10,8 | 12,7 | |||
| - рамы «Скол» (второе место для транс. комп.) | 10,4 | – | |||||||||
| Условия эксплуатации: | |||||||||||
| - температура окружающего воздуха,ºС | от −20 до +50 | ||||||||||
| - относительная влажность воздуха, %, не более | 95 | ||||||||||
| Средняя наработка на отказ, ч, не менее | 5000 | ||||||||||
| Средний срок службы, лет | 10 | ||||||||||
Стандартная комплектация:
- Силовозбудитель с опорной плитой
- Электронный блок
- Вилочный захват
- Тяга с микрометрической гайкой
- Анкерные устройства
- Бур (2 шт)
- Шлямбур
- Гаечный ключ
- Резиновая груша
- Упаковочный кейс
- Руководство по эксплуатации
- Соединительный кабель
- Кабель связи с ПК
- Программное обеспечение.
По спецзаказу:
- Силовая рама СКП-100.100
- Динамометры эталонные ДМР-МГ4 для калибровки (поверки) приборов
